マグネットクランプの

導入コストが大幅に下がります

マルチマグクランプ

操作盤・制御盤の共用化

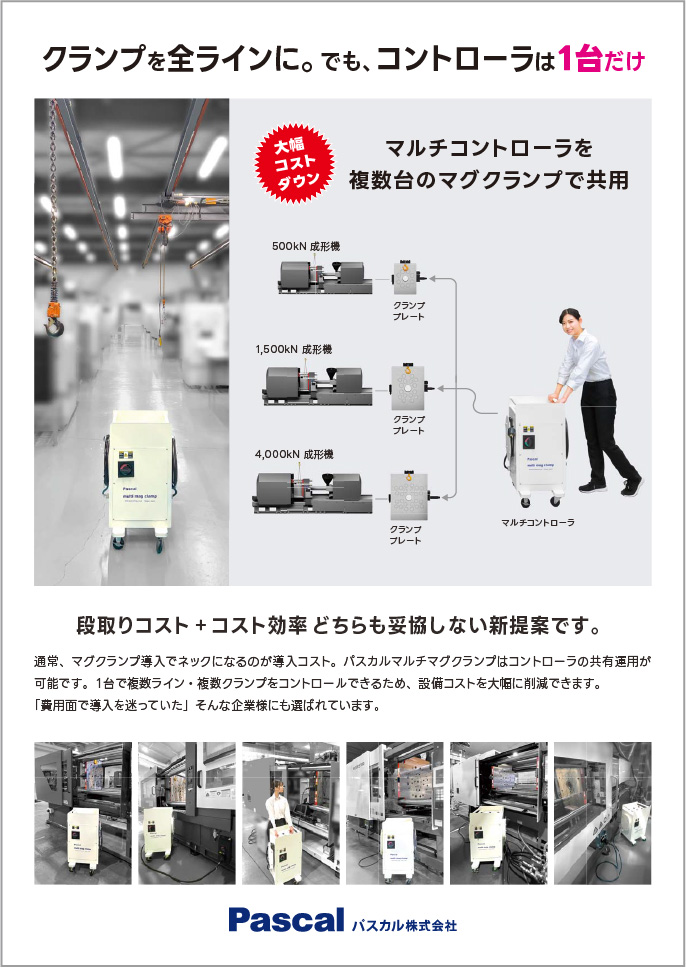

マルチマグクランプは、マグクランプ1台ごとに装備されていた操作盤と制御盤を
複数台のマグクランプで共用できるシステムです。

500kN~4,000kN に適用

マルチマグクランプ 1000kN 成形機 マグネットクランプ
#

マルチコントローラ

マルチコントローラは複数のマグクランプで共用できるカート型の操作制御盤です。
使用するマグクランプに移動させクランプ・アンクランプ操作を行ないます。

1台目に購入したマルチコントローラを共用できるので、
2台目以降は操作盤・制御盤のコストがかかりません。

マルチコントローラ

マグネットクランプを5台導入した場合、
従来(1 BY 1 マグネットクランプ)と比べ、
コントローラだけで2,600,000円のコスト削減になります

マルチマグクランプ マグネットクランプ
1台あたりの価格 1台目 2台目 3台目 4台目 5台目 差額
従来
1セット600,000円
※1台ごとに操作盤/制御盤が1セット必要
600,000円 1,200,000円 1,800,000円 2,400,000円 3,000,000円 2,6000,000円
マルチコントローラ
1台400,000円
400,000円  0円  0円  0円  0円

上記は参考価格です。詳細は別途お問い合わせください。


さらに
たて長金型に最適!
I アイ 型プレートをラインナップ

新登場 アイ(I)型

マルチマグクランプ マグネットクランプ

プレート形状をスリム化してコストダウンを図った新モデルです。金型の幅がタイバー内側に収まる場合はアイ( I )型が最適です。

従来 クロス()型

マルチマグクランプ マグネットクランプ

クロス( + )型は、従来のマグクランプと同様の形状 で、横長の金型がある場合に適しています。


手締めクランプからマルチマグクランプへ

スパナ・レンチで金型を固定するのは重労働です。金型の下に手足が入る、金型の下にもぐって作業することは危険作業にあたります。
安全&簡単&瞬時に金型の取付・取外ができるマルチマグクランプで非生産時間を短縮し、重労働を減らすことで快適な職場環境を実現します。

Before

マルチマグクランプ マグネットクランプ 手締め

After

マルチマグクランプ マグネットクランプ

操作手順

3 ステップでクランプ、
アンクランプが完了します
マルチマグクランプ マグネットクランプ
STEP1
電源に接続
マルチマグクランプ マグネットクランプ
STEP2
ワンタッチコネクタを
挿し込む
マルチマグクランプ マグネットクランプ
STEP3
ボタン操作で
クランプ/アンクランプ

安全対策

金型ハガレ検知(近接スイッチ)

金型がクランププレートより0.2mm以上離れた場合、成形機の型開閉動作を停止します。

マルチマグクランプ マグネットクランプ 近接スイッチ

金型落下防止フック(オプション)

オプションに、チェーン長さを簡単に調整できる金型落下防止フックを用意しています。

マルチマグクランプ マグネットクランプ

インジケータ

クランプ状態を目視で確認できます。

マルチマグクランプ マグネットクランプ インジケータ

ビデオを見る

VIDEO

マルチマグクランプ 3,000kN 金型交換

VIDEO

マルチマグクランプ 2,800kN 金型交換
