マツバクランプとツールの干渉を一発解決
ワンチャックで5面加工が完了!

ダブルマグクランプ

ダブルマグクランプ MGW
両面マグネットクランプ

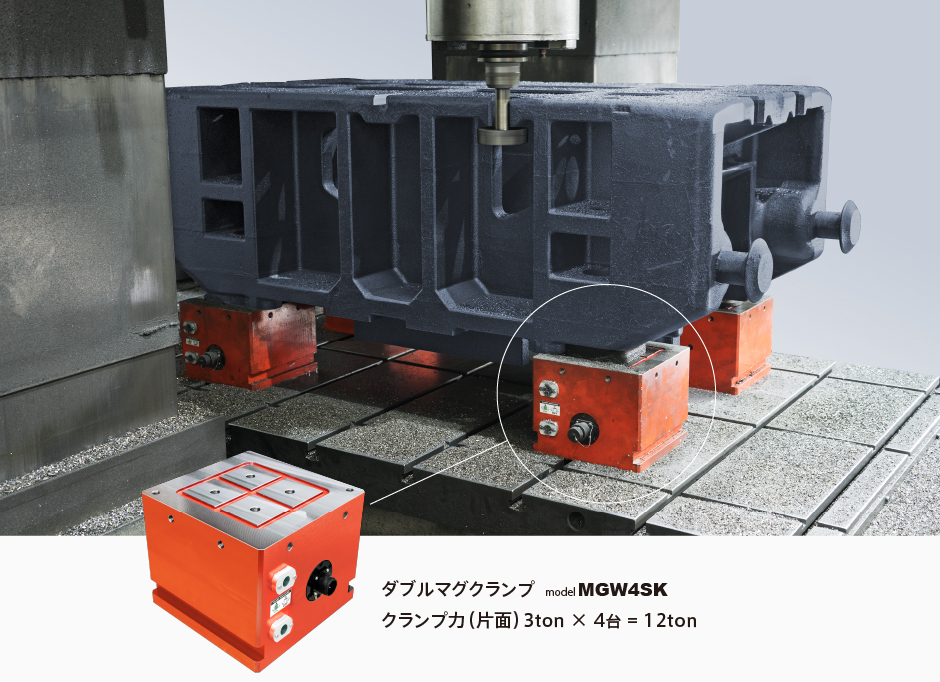

オークマ 5面加工機 金型の5面加工実施例

強力な永久磁石でワーク下面(底面)をクランプ!
ツール干渉がなく全方向からアプローチできます

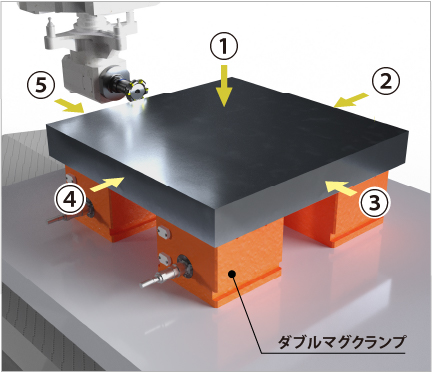

図1:ダブルマグクランプによる5面加工

マツバクランプとの比較

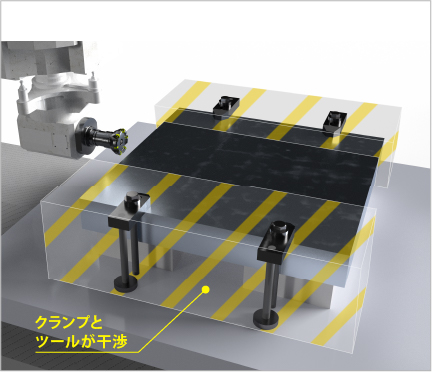

マツバクランプ(マツバ押さえ)
加工エリアが制限されます

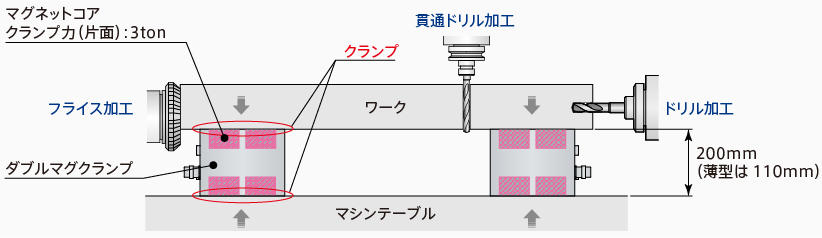

マツバクランプとダブルマグクランプの比較図1

ダブルマグクランプ
ワンチャックで5面加工ができます

マツバクランプとダブルマグクランプの比較図2
マツバクランプ
(マツバ押さえ)
ダブルマグクランプ
クランプが干渉するため
クランプの取付け・取外しが必要
取付け・取外し時間が削減できます
クランプの取付け・取外しのたびに芯出しが必要 ワンチャックだから、精度不良が起きません
加工プログラムの干渉チェックに手間がかかる ワンチャックなので、
加工プログラムを分割する必要がありません
ツールとクランプが衝突して、ツールが破損する ツールとクランプが干渉しないため
加工プログラムの設定ミスにより
ツールが破損する事故がなくなります
クランプを考慮したワーク加工が必要 “クランプ取付”のための余計な加工、
クランプの 取付スペースが不要です
かさ上げ処理(ゲタ)が必要 ダブルマグクランプの 高さは200mmです
アンギュラヘッドとテーブルとの干渉をさける
「かさ上げ処理(ゲタ)」が不要です

5面加工の改善事例


1台あたりの生産数が20枚から40枚に

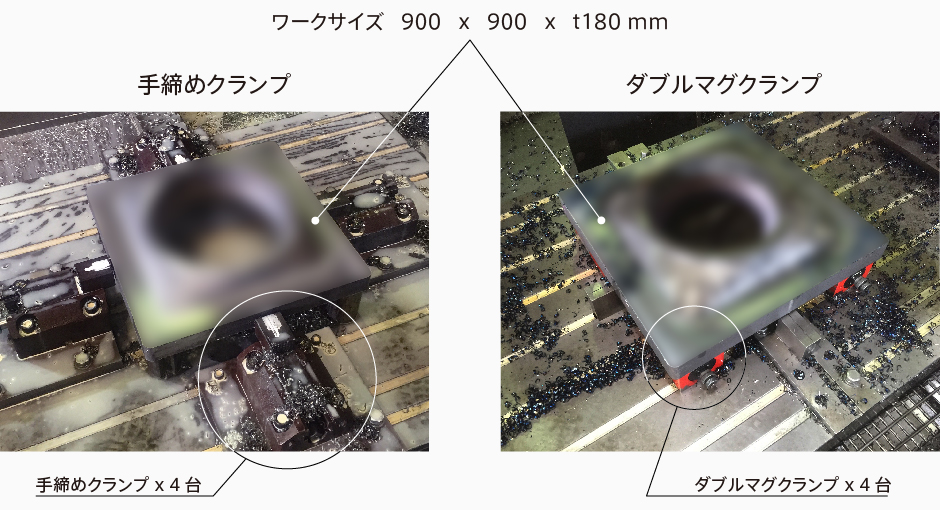

ワーク(産機材)サイズ 900x900xt180の5面加工に手締めクランプを使用していたが、1面加工するごとにクランプの付け替えが必要で時間がかかっていた。ダブルマグクランプではワンチャックで5面加工(上面+4側面)できるので、段取時間が380分(1日 2 交代)削減できた。

マツバクランプによる5面加工 改善事例 -生産数増加-
手締めと
ダブルマグ
稼働時間 段取時間 生産時間 1日のプレート製作数
手締めクランプ(マツバ) 960 分
(2 交代 16 h )
29 分 × 20 回
= 580 分
19 分 × 20 回
= 380 分
20 枚
ダブル
マグクランプ
960 分
(2 交代 16 h )
5 分 × 40 回
= 200 分
19 分 × 40 回
= 760 分
40 枚

1日 (16時間)で  6時間20分

1ヶ月(20日)で 126時間40分

1年 (240日)で  1520時間

生産時間増

5面加工機 加工動画


VIDEO

ブロック加工 : 側面加工の工程集約

VIDEO

プレート加工 : 5面加工(上面+4側面)の工程集約

ダブルマグクランプについて


『ダブルマグクランプ』は、強力な永久磁石でワーク下面(底面)を吸着・固定するシンプルなクランプシステムです。ツール干渉がなく全方向からアプローチでき、ワンチャックで5面加工が完了します。加工途中でワークのチャッキングを外しワークの向きを変える、クランプを取付ける・取外す必要がありません。 都度、芯出しする手間もなくなります。5面加工機(門型マシニングセンタ)・立形マシニングセンタの工程集約、加工精度の向上、段取時間の短縮が実現できます。

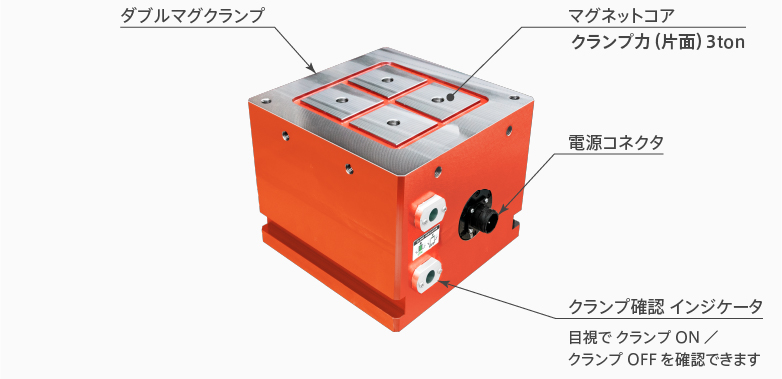

ダブルマグクランプの構造

ダブルマグクランプの構造と働き

ボタン操作ひとつでワークを瞬時(0.5秒)にクランプできます。通電を必要とするのは ON / OFF時(クランプ / アンクランプ時)のみです。クランプ中は電力を消費せず、発熱もありません。

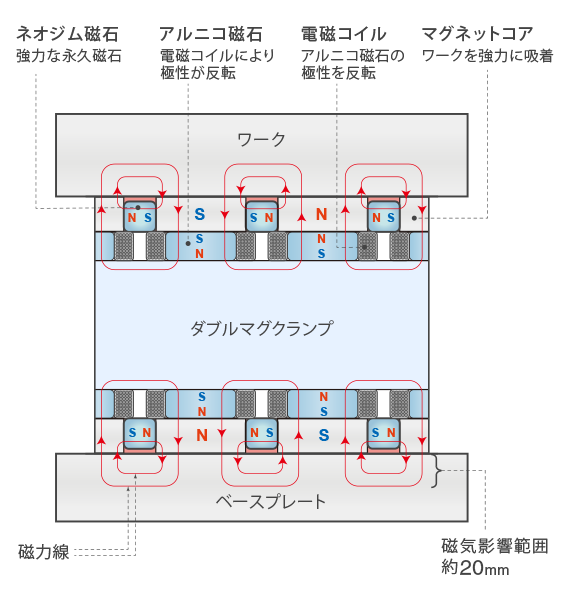

着磁状態(クランプ時)


  1. 電磁コイルに0.5秒間通電。
  2. アルニコ磁石の極性が反転。
  3. ネオジム磁石とアルニコ磁石が同極化。
  4. マグネットコアが強力な磁石になり
    ワークをクランプ。

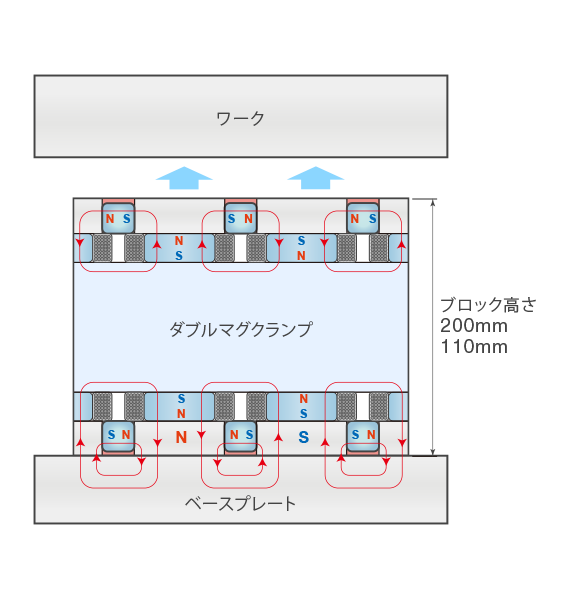

脱磁状態(アンクランプ時)


  1. 電磁コイルに0.5秒間通電。
  2. アルニコ磁石の極性が反転。
  3. ネオジム磁石とアルニコ磁石の
    磁力線がマグネットコア表面に出なく
    なりワークをアンクランプ。

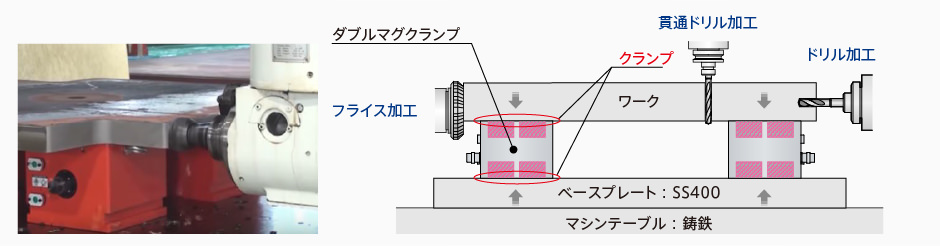

大型ワークの側面加工・貫通ドリル加工に多数の実績


5面加工機


オークマ 5面加工機
ダブルマグクランプ × 4 台


新日本工機 5面加工機
ダブルマグクランプ × 6 台


新日本工機 5面加工機
ダブルマグクランプ × 4 台

横型マシニングセンタ


ダブルマグクランプ × 2 台

ガンドリルマシン


ダブルマグクランプ × 4 台

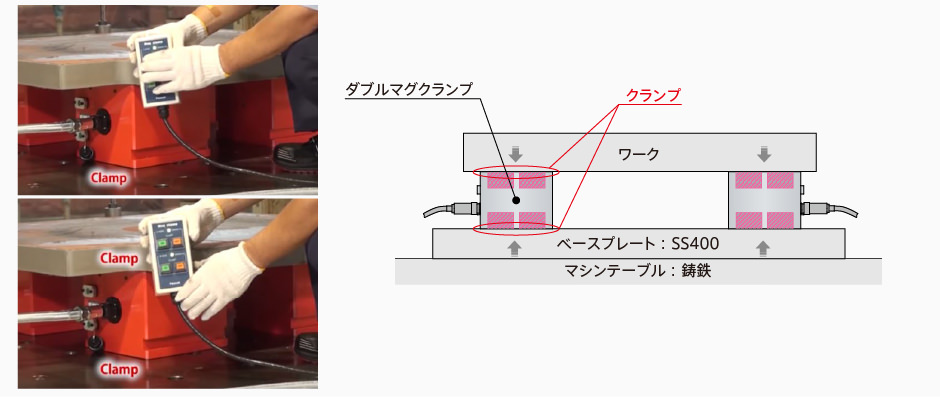

ダブルマグクランプ 取付 / 加工手順

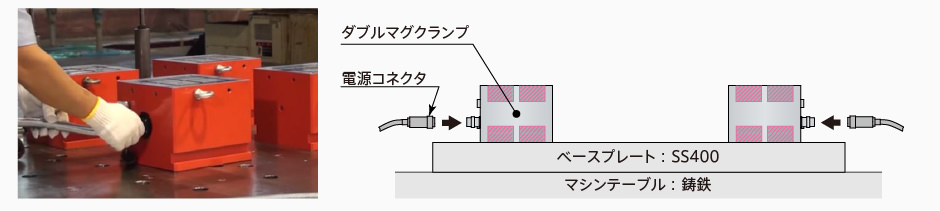

1. クランプをセッティングし、電源コネクタを装着する



クランプをセッティングし、電源コネクタを装着する

2. ベースプレート側をクランプする→ワークをクランプする



2.ベースプレート側をクランプする→ワークをクランプする

3. 電源コネクタを取り外し、加工



3.電源コネクタを取り外し、加工
