PASCAL MOLD & DIE ROTATOR

安全に、スピーディに、金型・大型部品が反転できます

パトライト・操作盤スタンドを標準装備

 パトライト（標準装備）

吊りフック

 操作盤スタンド（標準装備）

操作盤

 安全柵（オプション）

•

  1. 金型をセッティング

•

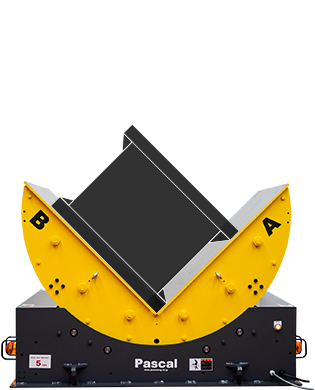

  2. 金型を反転させる

•

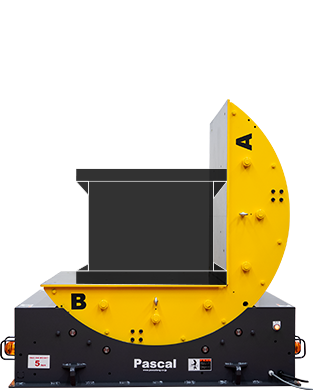

  3. 反転完了

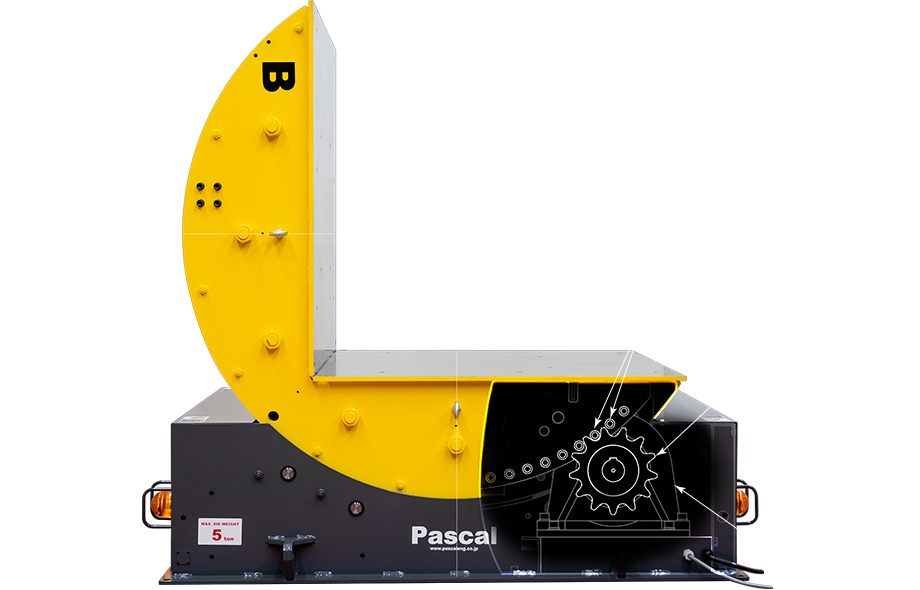

model SMR はローラギア駆動方式（PAT.）で、耐久性・安全性に優れた強固なローラギアと
大型スプロケットで反転台を回転させています。

反転台

反転板

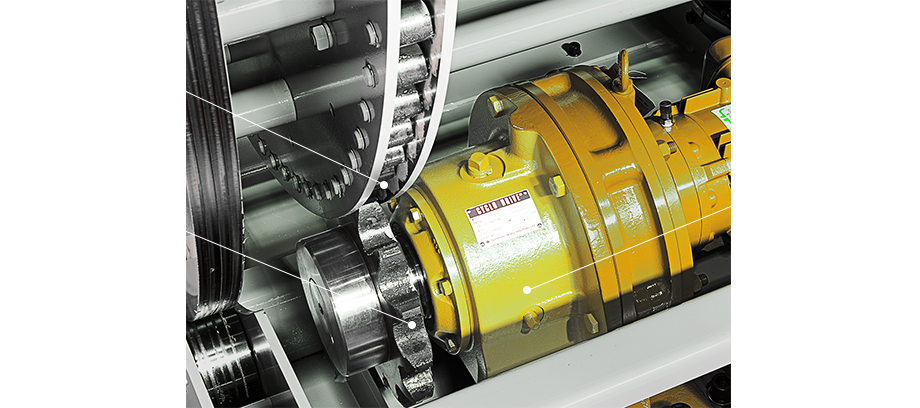

強固なローラーギア

大型スプロケット

電動モーター

強固なローラーギア

大型スプロケット

電動モーター

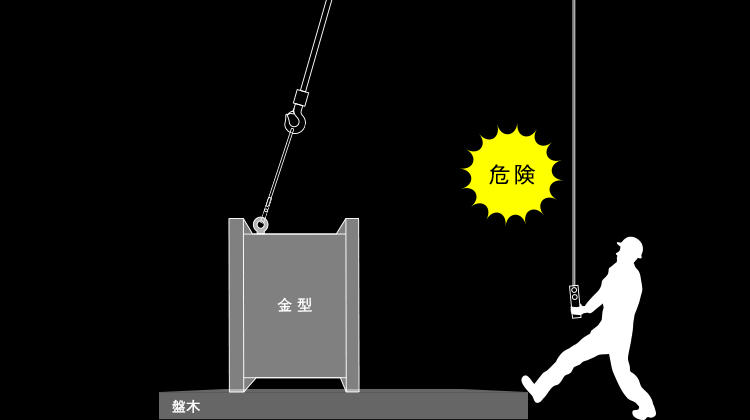

反転機の導入で、クレーン作業の事故防止と生産性の向上を

労働安全衛生法で、事業者は安全作業を推めることを義務づけられています。
危険を伴うクレーン作業での金型反転に、安全でスピーディな反転機の導入をご検討ください。

クレーンを横行させながら上下操作

導入にあたり

反転機は2ボタン操作で片手を放すと停止するため、反転機操作者の安全は確保されていますが、
反転時、周辺作業者の警告のために、お客様で危険表示をしてください。
または、下記の安全柵やライトカーテンを導入してください。

反転機 SMR

パトライト
（両サイド）

危険表示

［オプション1］安全柵

反転機 SMR

パトライト
（両サイド）

安全柵（オプション）

［オプション2］ライトカーテン
危険ゾーンに進入すると反転機は停止します。

反転機 SMR

パトライト
（両サイド）

ライトカーテン（オプション）

納期・価格については、別途、お問合せください。
