롤러기어캠구동＆하스커플링블록

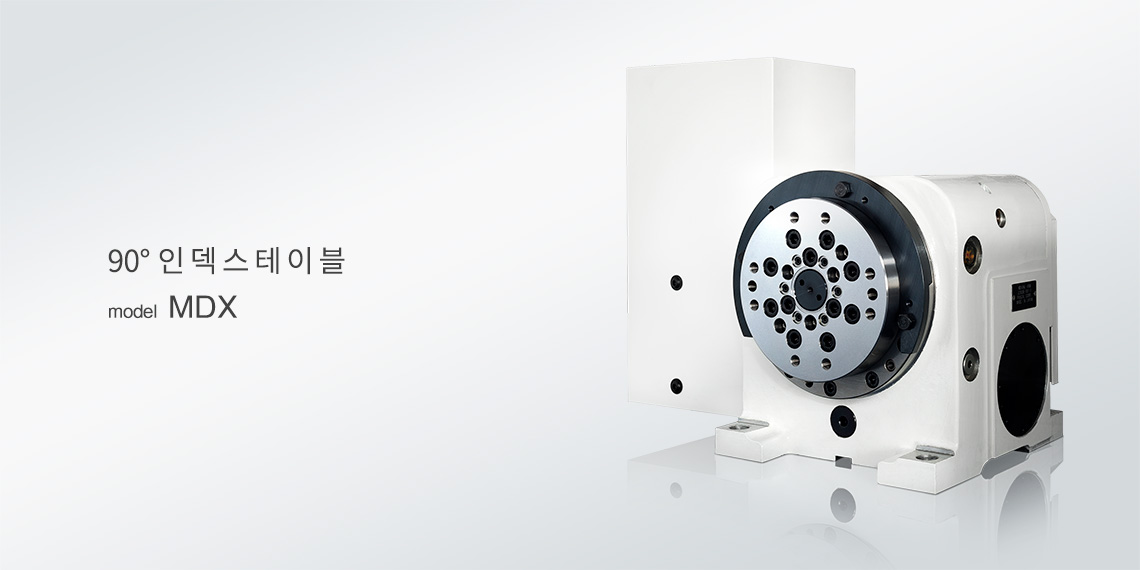

90° 인덱스테이블 MDX
Roller gear cam drive & Hirth coupling 90°index table
고속 90°인덱스타임 0.5 sec. | 고정도 인덱스정도 ± 5 arc sec.
고강성 100만회전 무조정
미션케이스 가공에 실적 다수
뛰어난 운동특성을 가진 롤러기어캠 구동
쓰리피스・하스커플링에 의한 완전 메카니컬로크

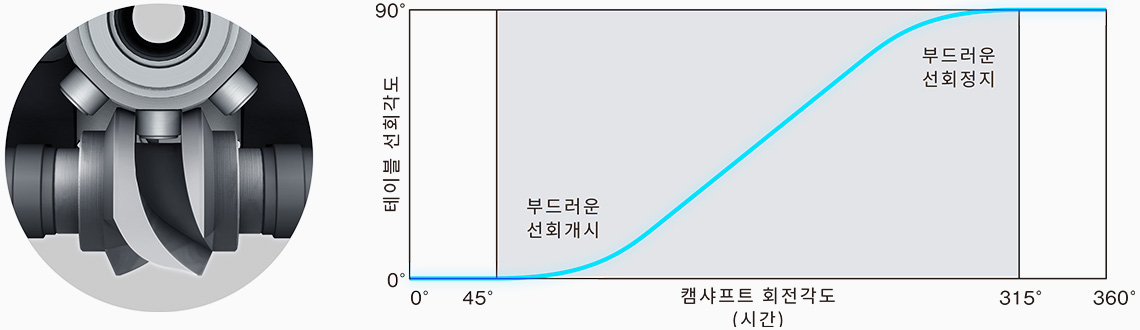

최적의 캠 곡선이 만들어내는 고속화와 내구성
롤러기어캠구동 방식은 캠곡선의 설정에 따라 기기특성에 맞춘 부드러운 가속･감속동작이 가능합니다.

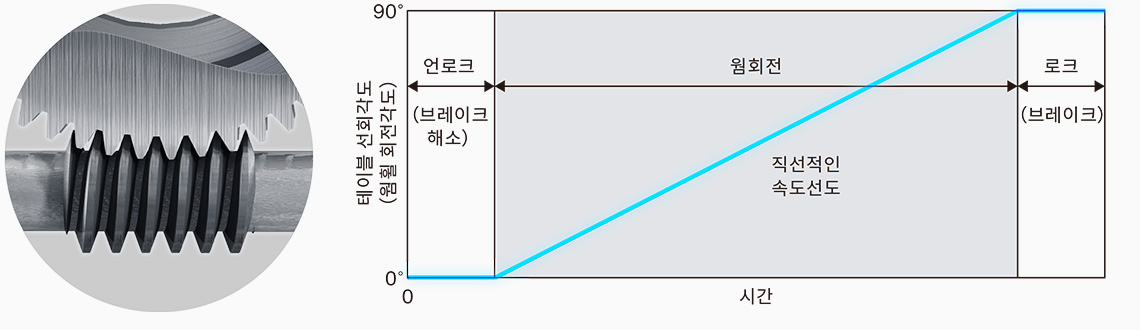

웜기어의 경우
웜휠의 회전각도는, 직선적인 속도선도가 되고, 또한 브레이크동작시간도 필요합니다.
웜기어로 매끄러운 가속･감속 (기동･정지)을 얻기 위해서는, 고가의 서보모터 (NC부가축제어)가 필요합니다.
| Model | Catalog |
| MDX（일본어） | 특징 |
| MDX・MDS（일본어） | 인덱스테이블・서포트테이블 사양 |
| EDX（일본어） | 콘트롤러（옵션） |
| MDX（일본어） | 허용워크 관성모멘트에 대해서 |
| MDX（일본어） | 외형치수 |
| MDS（일본어） | 외형치수 |
| MDX・MDS（일본어） | 실시예 |
